Passei anos fornecendosubestações tipo caixa, e se há uma coisa que aprendi é que a melhor subestação do mundo irá falhar se for colocada no lugar errado. A localização não é apenas uma questão de conveniência - trata-se de saber se a unidade sobreviverá ao primeiro ano. Vamos falar sobre as reais limitações que determinam até onde essas subestações podem ir.
Restrições ambientais – mais do que apenas clima
Extremos de temperaturasão a primeira coisa que vejo. Cada subestação tem uma temperatura ambiente projetada – normalmente 40°C para unidades externas. Instale-o em algum lugar que exceda isso regularmente e você estará desclassificando o transformador antes mesmo de energizá-lo. Cada 10°C acima do projeto reduz a vida útil do isolamento pela metade.
Mas o frio é igualmente problemático. Abaixo de -25°C, o óleo do transformador convencional fica mais espesso, prejudicando o resfriamento e potencialmente danificando as bombas, se equipadas. Os circuitos de controle podem falhar. Os mecanismos endurecem. Já vi disjuntores que não fecham em instalações no norte porque o fabricante não especificou opções de baixa temperatura.
Umidade e condensaçãosão os assassinos silenciosos. A alta umidade não apenas corrói as coisas lentamente - ela causa condensação quando as temperaturas mudam. Essa água nas superfícies isolantes se torna um caminho condutor. O rastreamento começa. Segue-se um flashover.
A solução não é apenas uma pintura melhor. Ele está projetando para o ponto de orvalho, instalando aquecedores de ambiente que funcionam quando o transformador não está carregado e especificando proteção contra entrada que realmente mantém a umidade do lado de fora. Uma classificação IP54 pode ser adequada para um clima seco. Para uma instalação costeira, você precisa de IP55 ou melhor, com respiros dessecantes em unidades cheias de óleo.
Sal e poluiçãocriar seus próprios modos de falha. Os depósitos de sal nos isoladores tornam-se condutores quando úmidos. A poluição industrial – pó de cimento, resíduos químicos – faz o mesmo. O resultado é um flashover externo que desliga a subestação apesar de tudo dentro dela funcionar perfeitamente.
Para esses ambientes, especificamos maiores distâncias de fuga, isoladores de silicone em vez de porcelana e, às vezes, programas de lavagem periódicos. Você não pode simplesmente ignorar isso e ter esperança.
Limitações de espaço – a realidade física

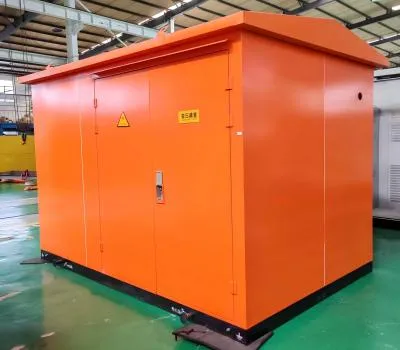

Uma subestação tipo caixaé compacto, mas “compacto” não é “invisível”. Cada unidade precisa de:
Espaço para ventilação.O calor tem que ir para algum lugar. Bloqueie a entrada ou exaustão e a temperatura aumentará até que algo falhe. Já vi subestações enfiadas nos cantos com centímetros de sobra e depois me perguntei por que elas superaquecem. Os requisitos de liberação estão no manual por um motivo.
Acesso para operação.As portas precisam abrir totalmente. Os operadores precisam ficar na frente dos painéis. A manutenção requer a remoção de componentes – às vezes com espaço livre para elevação. Uma subestação que não pode ser atendida com segurança será mal atendida e isso acabará mal.
Retrocesso diante dos perigos.Vegetação, materiais armazenados, tráfego de veículos – tudo isso precisa de distâncias de separação. Uma subestação cercada por arbustos é um incêndio esperando para acontecer. Alguém muito perto de uma doca de carregamento acabará sendo atingido.
Restrições Elétricas – O Lado da Rede
A subestação é tão capaz quanto aquilo que está conectado a ela.
Corrente de falha disponívelno ponto de instalação deve estar dentro das especificações da subestação. Muito baixo não é um problema, mas muito alto significa que o painel não pode eliminar uma falha com segurança. Isso requer limitação de corrente a montante ou uma classificação de subestação diferente.
Capacidade da linhaé importante para queda de tensão. Alimentadores longos da subestação às cargas podem causar problemas de regulação de tensão. A solução são condutores maiores, equipamentos de regulação de tensão ou localizar a subestação mais próxima da carga.
Condições de aterramentosão inegociáveis. Uma subestação precisa de uma rede de aterramento de baixa resistência. Se a resistividade do solo for um solo altamente rochoso, alcançar essa resistência com areia seca dá trabalho. Hastes profundas, reforço químico, anéis de contrapeso. Sem ele, os potenciais de passo e de toque durante uma falta podem matar.
Estive em locais onde o "solo" era uma única haste conduzida por alguns metros. Isso não é um terreno. Isso é uma decoração.
Restrições regulatórias e de permissão – a realidade da papelada
Esta é a parte que os engenheiros odeiam, mas é real.
Zoneamento e uso do solodetermine onde você pode solicitar uma licença. As zonas residenciais muitas vezes restringem as subestações. Os bairros históricos têm exigências estéticas. As zonas ambientais podem restringir equipamentos cheios de óleo devido a preocupações com derramamentos.
Requisitos de retrocessode limites de propriedade, edifícios e vias públicas são frequentemente codificados. Você não pode simplesmente colocar uma subestação em qualquer lugar – existem distâncias mínimas baseadas na tensão, risco de incêndio e acessibilidade para resposta a emergências.
Permitindo cronogramasvariam muito. Já vi projetos atrasados seis meses porque alguém se esqueceu de apresentar uma avaliação ambiental. Começar cedo, conversar com as autoridades antecipadamente e ter a documentação completa evita esse sofrimento.
Proximidade de outros conflitos entre infraestrutura e mundo real
Utilidades subterrâneassão o clássico problema oculto. Você escolhe o que parece ser um local vazio, começa a cavar e atinge uma tubulação de água, uma tubulação de gás ou um cabo de comunicação. Cada site deve ter localização de utilitários antes de finalizar a localização.
Linhas aéreascriar requisitos de liberação. Uma subestação sob linhas existentes precisa de espaço vertical que atenda às normas, além de tolerância para flexão do condutor em altas temperaturas.
Zonas de inundaçãosão inegociáveis. As subestações em áreas propensas a inundações precisam de elevação acima do nível de inundação projetado ou precisam ser especificadas para submersão – o que é raro e caro. Já vi muitas instalações que pareciam bem até a inundação de 100 anos chegar no quinto ano.
O que digo aos clientes sobre a seleção do local
Quando alguém me pergunta onde pode colocar uma subestação tipo caixa, não dou uma lista de locais. Dou-lhes uma lista de verificação de condições que devem ser cumpridas:
- Faixa de temperatura ambiente dentro do projeto do equipamento ou mitigação em vigor.
- Folga de ventilação adequada, verificada, não estimada.
- Acesso para instalação e manutenção futura.
- Aterramento testado e não presumido.
- Aprovações regulatórias confirmadas antes da compra, não depois.
- Risco de inundação e perigo avaliado.
- Utilidades localizadas e conflitos resolvidos.
A própria subestaçãoé robusto. O local de instalação é o que determina se ele funciona ou falha.
Se você estiver trabalhando na seleção de um site e quiser evitar os erros que já vi muitas vezes, ficarei feliz em falar sobre os detalhes. Os detalhes são importantes e detectá-los antecipadamente evita dores de cabeça a todos.
Referências
- IEEE Std C57.12.00, Requisitos Gerais Padrão para Distribuição Imersa em Líquido, Potência e Transformadores Reguladores.
- IEC 62271-202, *Comutadores e mecanismos de controle de alta tensão – Parte 202: Subestações pré-fabricadas de alta/baixa tensão*.
- Código Elétrico Nacional (NFPA 70), Artigo 450 – Transformadores e Cofres de Transformadores.
